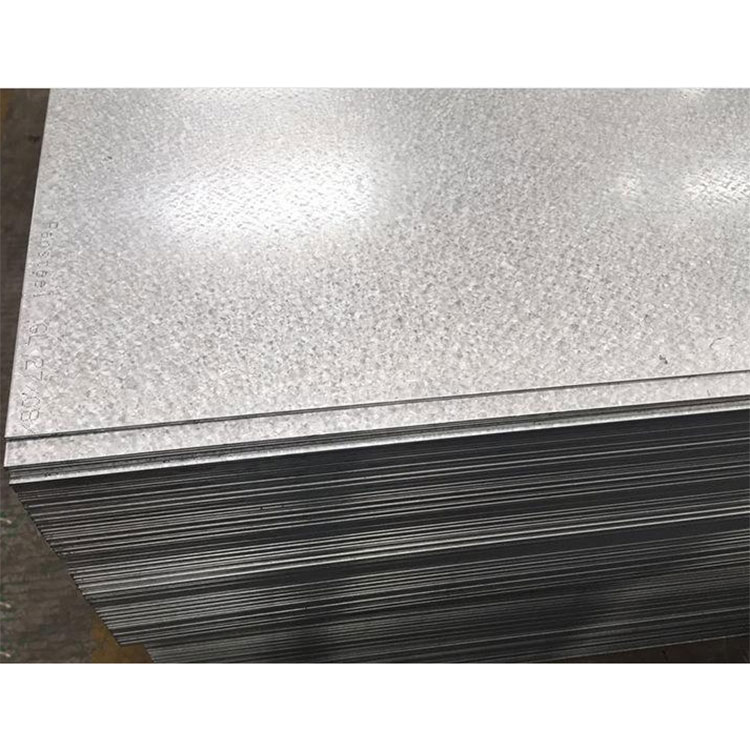

Is bileog cruach brataithe cóimhiotail é bileog cruach GL atá frithsheasmhach in aghaidh méarloirg a úsáidtear go forleathan i go leor réimsí mar ábhair thógála, fearais tí, gluaisteán, an comhshaol, innealra agus longa. Tá an leathán cruach ghalbhánuithe clúdaithe le cóimhiotal alúmanaim-sinc ar dhromchla an bhileog chruach. Tá RFP GL Coils comhdhéanta de 55% alúmanam, 43.5% sinc agus 1.5% sileacain arna sholadú ag teocht ard 600 ° C. Tá an struchtúr iomlán comhdhéanta de since-alúmanam-iarann-sileacain-sinc, ag cruthú pláta cruach dlúth atá brataithe le cóimhiotal de chriostal ceathartha.
Is bileog cruach brataithe cóimhiotail é bileog cruach GL atá frithsheasmhach in aghaidh méarloirg a úsáidtear go forleathan i go leor réimsí mar ábhair thógála, fearais tí, gluaisteán, an comhshaol, innealra agus longa. Tá an leathán cruach ghalbhánuithe clúdaithe le cóimhiotal alúmanaim-sinc ar dhromchla an bhileog chruach. Tá sé comhdhéanta de 55% alúmanam, 43.5% sinc agus 1.5% sileacain arna sholadú ag teocht ard 600 ° C. Tá an struchtúr iomlán comhdhéanta de since-alúmanam-iarann-sileacain-sinc, ag cruthú pláta cruach dlúth atá brataithe le cóimhiotal de chriostal ceathartha.
|
Ainm na dtáirgí: |

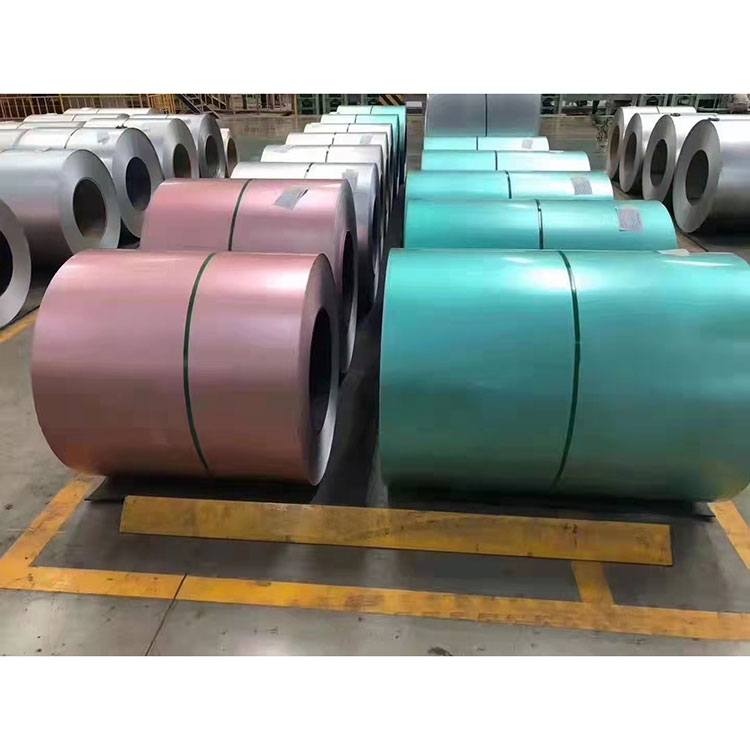

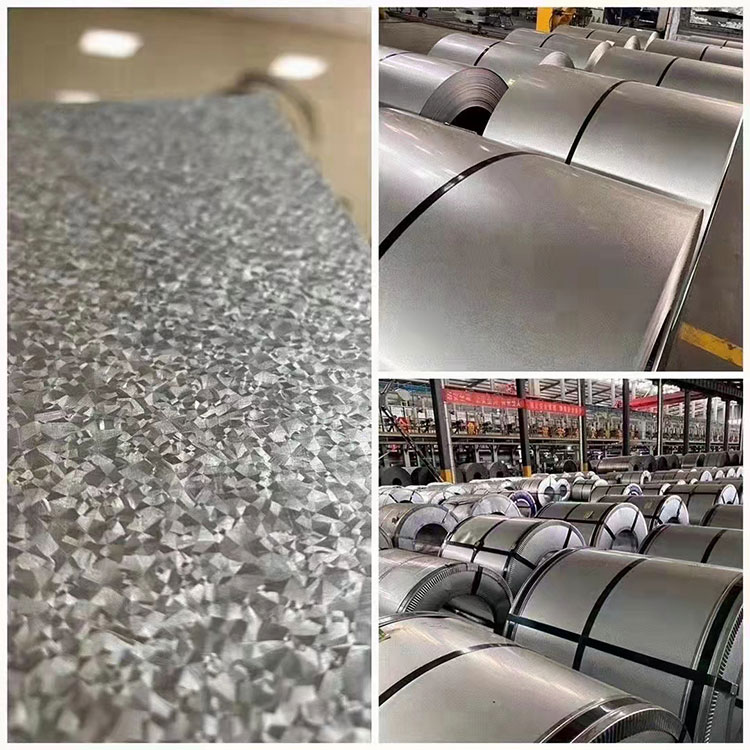

COILS RFP GL |
Dromchla: |
Spangle nialais |
|
Iarratas: |
tógálacha foirgneamh |
Grád: |
SGLT |
|
Caighdeán: |
ASTM A792 |
Neart teanntachta: |
350-750mpa |
|
Teicníc: |
Dip te ghalbhánuithe |
Cruas: |
80-90HB |
|
Cumhdach AluZinc: |
60-275gsm |
Meáchan cornaí: |
3-5 tonna |
|
Cóireáil dromchla: |
Chromate Passivated |
ID cornaí: |
508 / 610mm |
|
Tiús: |
0.10-4.00mm |
Leithead: |
|
|
Imeall: |
Mill críochnaithe |
Lamháltas |
0.1% |
Bileog chruach GL atá frithsheasmhach in aghaidh méarloirg Tá friotaíocht teasa maith ag pláta cruach cóimhiotal alúmanaim-sinc agus is féidir leis teocht ard níos mó ná 300 céim Celsius a sheasamh. Tá sé an-chosúil le friotaíocht ocsaídiúcháin ardteochta pláta cruach plátáilte alúmanaim. Is minic a úsáidtear é i bhfeadán simléir, oigheann, luminaire agus scáthlán fluaraiseach. Tá frithchaiteacht teasa an bhileog chruach ghalbhánuithe an-ard, atá dhá uair níos mó ná an leathán cruach ghalbhánuithe. Is minic a úsáideann daoine é mar ábhar le haghaidh inslithe teasa. Is gnách go n-úsáideann táirgí galbhánaithe te-dip neamhghnácha teocht nach mó ná 230 céim, athróidh 250 céim dath, agus is féidir pláta alúmanaim-sinc a úsáid i dtimpeallacht 315 céim gan dath a athrú le haghaidh a tamall fada. I dtimpeallacht 300 céim ar feadh 120 uair an chloig, tá an t-athrú datha ar bhileog cruach ghalbhánuithe éighníomhach teas-resistant Baosteel i bhfad níos ísle ná mar a bhíonn leatháin alúmanaim agus aluminized.
